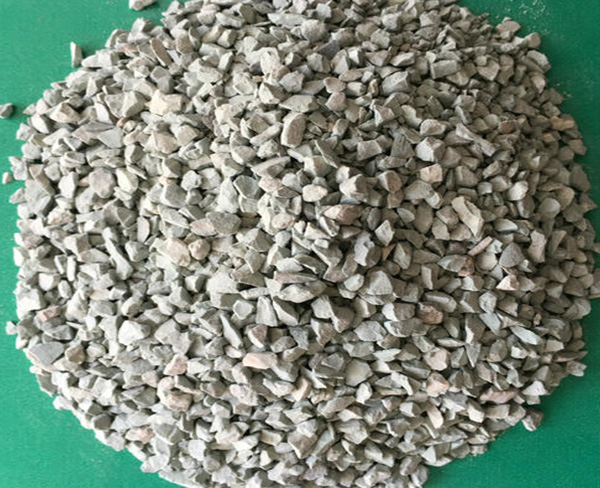

水處理沸石（如天然斜發沸石、合成沸石等）通常不用于電鍍液中，并且如果意外混入或錯誤使用，反而會嚴重破壞電鍍液的穩定性。 以下是其影響的關鍵方面：

1. 吸附關鍵金屬離子（主鹽損耗）：

* 沸石的功能是其強大的陽離子交換能力和吸附能力，這在水處理中用于去除鈣、鎂、鐵、錳、銨離子等是有益的。

* 然而，在電鍍液中，這種特性是災難性的。 沸石會強烈吸附電鍍工藝所必需的金屬陽離子，如 Cu2?（酸性鍍銅）、Ni2?（鍍鎳）、Zn2?（鍍鋅）等。

* 這會導致電鍍液主鹽濃度迅速且不可控地下降。主鹽濃度是電鍍過程的參數，其降低會直接影響：

* 陰極效率： 沉積速率減慢，生產效率下降。

* 鍍層質量： 可能導致鍍層粗糙、燒焦（高電流密度區）、發暗、孔隙率增加、結合力變差，甚至無法形成合格鍍層。

* 電流密度范圍： 允許的工作電流密度窗口變窄。

2. 引入雜質離子（污染源）：

* 水處理沸石本身含有多種離子（如 Na?、K?、Ca2?、Mg2?、Fe3?、Al3? 等），這些是其結構的一部分或在制備過程中引入的。

* 當沸石進入電鍍液（尤其是酸性鍍液）中，這些離子會逐漸釋放到溶液中。

* 后果：

* 鈣/鎂離子： 在弱酸性至中性鍍液中（如鍍鎳），容易形成不溶性硫酸鹽或碳酸鹽沉淀（如 CaSO?），導致鍍層粗糙、、毛刺。

* 鐵離子： 是許多電鍍液（尤其是鍍鎳、鍍鉻、鍍鋅）的常見有害雜質，會導致鍍層發脆、發暗、產生麻點、降低耐蝕性。

* 鈉/鉀離子： 在高要求的鍍種（如光亮酸性鍍銅）中，過高的堿金屬離子濃度會影響鍍液的導電性、分散能力和光亮劑的作用效果。

* 鋁/硅離子： 可能形成膠體或不溶性化合物，導致鍍液渾濁、鍍層粗糙或產生顆粒夾雜。

3. 干擾添加劑作用（破壞有機平衡）：

* 現代電鍍液依賴復雜的有機添加劑（光亮劑、整平劑、潤濕劑等）來獲得理想的鍍層外觀和性能。

* 沸石的多孔結構和表面特性也可能吸附這些有機添加劑分子。

* 后果： 添加劑的有效濃度失衡，消耗速率異常加快。這直接破壞鍍液的穩定性，導致鍍層光亮度和整平性下降，甚至出現條紋、霧狀等缺陷。添加劑的不平衡恢復起來非常困難且昂貴。

4. 改變鍍液物理狀態（懸浮物/沉淀）：

* 沸石顆粒本身會成為鍍液中的不溶性懸浮物。

* 后果：

* 增加鍍液粘度。

* 堵塞過濾系統，縮短濾芯壽命。

* 顆粒可能吸附在陰極表面，導致鍍層出現粗糙、結瘤或麻點。

* 顆粒在鍍槽底部或角落積累，成為污染源。

5. 潛在pH值影響：

* 某些沸石（特別是經過特定處理的）可能具有輕微的緩沖能力或離子交換過程會改變局部pH。

* 后果： 雖然影響相對較小，但在精密控制的電鍍液中，任何非預期的pH波動都是不希望的，可能影響絡合物穩定性、添加劑效率和沉積過程。

結論：

水處理沸石的離子交換和吸附特性，使其完全不適用于添加到電鍍液中作為穩定劑或凈化劑。相反，它的引入會通過不可控地吸附主鹽金屬離子、大量釋放有害雜質離子、破壞關鍵有機添加劑平衡、引入物理顆粒污染物等多種途徑，嚴重破壞電鍍液的化學穩定性、物理狀態和電化學性能，終導致鍍層質量急劇惡化，甚至迫使整槽鍍液報廢。

維護電鍍液穩定性的正確方法是：

* 凈化手段： 使用活性炭去除有機雜質和過量添加劑分解產物；使用氧化劑（如+活性炭）處理有機污染；使用電解法（小電流電解）去除金屬雜質；使用除雜劑（如除鐵劑、除銅劑）。

* 嚴格維護制度： 定期過濾、定期分析調整主鹽和添加劑濃度、控制雜質帶入（如陽極純度、水質、工件帶入）、控制工藝參數（溫度、pH、電流密度）。

* 使用純水： 配制和補充鍍液必須使用去離子水（DI水）或反滲透水（RO水），避免引入自來水中含有的鈣、鎂、氯等離子。

因此，切勿將水處理沸石用于電鍍液。 它非但不能提升穩定性，反而是導致鍍液失控和失效的重大風險源。
